套筒插件

相關介紹

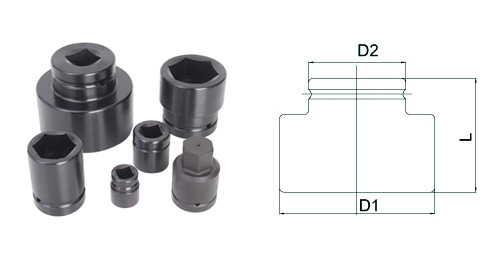

重載套筒：

采用高強度合金鋼材料制造；

依照德國DIN工業標準制造；

標準熱處理過程，終身保用；

以下為公制套筒；

可定制非標城堡套筒，花型套筒，內六角套筒；

型號	驅動軸	螺栓規格	螺母對邊	外形尺寸
型號	驅動軸	螺栓規格	螺母對邊	L1	D1	D2
HS124	3/4″	M16	S24	46	38	35
HS127	3/4″	M18	S27	48	42	36
HS130	3/4″	M20	S30	50	46	38
HS134	3/4″	M22	S34	52	48	40
HS136	3/4″	M24	S36	54	52	42
HS141	3/4″	M27	S41	57	58	44
HS146	3/4″	M30	S46	60	64	46
HS150	3/4″	M33	S50	63	70	48
HS155	3/4″	M36	S55	66	76	50
HS230	1″	M20	S30	65	45	45
HS234	1″	M22	S34	67	47	47
HS236	1″	M24	S36	69	52	52
HS241	1″	M27	S41	72	59	52
HS246	1″	M30	S46	75	65	52
HS250	1″	M33	S50	77	71	52
HS255	1″	M36	S55	77	79	52
HS260	1″	M39	S60	79	84	53
HS265	1″	M42	S65	83	90	56
HS270	1″	M45	S70	86	98	61
HS275	1″	M48	S75	89	104	64
HS336	1-1/2″	M24	S36	79	63	69
HS341	1-1/2″	M27	S41	87	63	69
HS346	1-1/2″	M30	S46	90	69	69
HS350	1-1/2″	M33	S50	92	76	76
HS355	1-1/2″	M36	S55	92	82	82
HS360	1-1/2″	M39	S60	94	90	86
HS365	1-1/2″	M42	S65	97	99	86
HS370	1-1/2″	M45	S70	100	108	86
HS375	1-1/2″	M48	S75	103	116	86
HS380	1-1/2″	M52	S80	110	123	88

型號	驅動軸	螺栓規格	螺母對邊	外形尺寸
型號	驅動軸	螺栓規格	螺母對邊	L1	D1	D2
HS385	1-1/2″	M56	S85	114	130	90
HS390	1-1/2″	M60	S90	116	138	92
HS395	1-1/2″	M64	S95	120	145	94
HS3100	1-1/2″	M68	S100	124	153	96
HS3105	1-1/2″	M72	S105	126	160	100
HS3110	1-1/2″	M76	S110	129	176	110
HS3115	1-1/2″	M80	S115	133	182	116
HS3120	1-1/2″	M85	S120	138	188	122
HS3130	1-1/2″	M90	S130	148	199	133
HS650	2-1/2″	M33	S50	76	114	114
HS655	2-1/2″	M36	S55	99	114	114
HS660	2-1/2″	M39	S60	102	114	114
HS665	2-1/2″	M42	S65	105	114	114
HS670	2-1/2″	M45	S70	108	114	114
HS675	2-1/2″	M48	S75	113	116	116
HS680	2-1/2″	M52	S80	120	123	120
HS685	2-1/2″	M56	S85	124	130	124
HS690	2-1/2″	M60	S90	126	138	128
HS695	2-1/2″	M64	S95	130	145	132
HS6100	2-1/2″	M68	S100	134	153	136
HS6105	2-1/2″	M72	S105	138	160	140
HS6110	2-1/2″	M76	S110	142	168	144
HS6115	2-1/2″	M80	S115	146	175	148
HS6120	2-1/2″	M85	S120	152	182	150
HS6130	2-1/2″	M90	S130	156	196	152
HS6135	2-1/2″	M95	S135	162	212	155
HS6145	2-1/2″	M100	S145	167	228	158
HS6150	2-1/2″	M105	S150	172	230	160
HS6155	2-1/2″	M110	S155	177	232	160
HS6165	2-1/2″	M115	S165	182	240	174

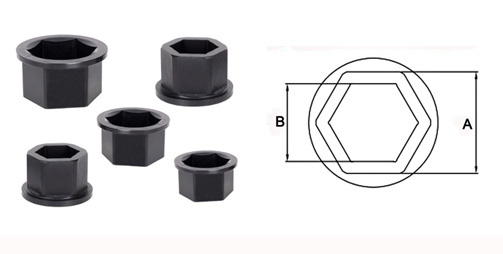

中空扳手插件

采用高強度合金鋼材料制造；

依照德國DIN工業標準制造；

標準熱處理過程，終身保用；

以下為公制過渡插件；

可定制花型過渡插件，過渡插件轉外六角套筒；

扳手型號	工作頭型號	適用螺母對邊	過渡插件規格型號
扳手型號	工作頭型號	適用螺母對邊	A→B（mm）	A→B（mm）	A→B（mm）	A→B（mm）	A→B（mm）	A→B（mm）
2XLCT	2CT-50	50	50/46	50/41	50/36	50/32	50/30	50/27
	2CT-46	46	46/41	46/36	46/32	46/30	46/27
	2CT-41	41	41/36	41/32	41/30	41/27
	2CT-36	36	36/32	36/30	36/27
	2CT-32	32	32/30	32/27
	2CT-30	30	30/27
	2CT-27	27
4XLCT	4CT-65	65	65/60	65/55	65/50	65/46	65/41	65/36
	4CT-60	60	60/55	60/50	60/46	60/41	60/36	60/32
	4CT-55	55	55/50	55/46	55/41	55/36	55/32	55/30
	4CT-50	50	50/	50/46	50/41	50/36	50/32	50/30
	4CT-46	46	46/	46/	46/	46/	46/
	4CT-41	41	41/36	41/32	41/30	41/27
	4CT-36	36	36/32	36/30	36/27
	4CT-32	32	32/30	32/27
	4CT-30	30	30/27
	4CT-27	27
8XLCT	8CT-90	90	90/85	90/80	90/75	90/70	90/65	90/60
	8CT-85	85	85/80	85/75	85/70	85/65	85/60	85/55
	8CT-80	80	80/75	85/70	85/65	85/60	85/55	85/50
	8CT-75	75	75/70	75/65	75/60	75/55	75/50
	8CT-70	70	70/65	70/60	70/55	70/50
	8CT-65	65	65/60	65/55	65/50
	8CT-60	60	60/55	60/50
	8CT-55	55	55/50
	8CT-50	50

扳手型號	工作頭型號	適用螺母對邊	過渡插件規格型號
扳手型號	工作頭型號	適用螺母對邊	A→B（mm）	A→B（mm）	A→B（mm）	A→B（mm）	A→B（mm）	A→B（mm）
14XLCT	14CT-115	115	115/110	115/105	115/100	115/95	115/90	115/85
	14CT-110	110	110/105	110/100	110/95	110/90	110/85	110/80
	14CT-105	105	105/100	105/95	105/90	105/85	105/80	105/75
	14CT-100	100	100/95	100/90	100/85	100/80	100/75	100/70
	14CT-95	95	95/90	95/85	95/80	95/75	95/70	95/65
	14CT-90	90	90/85	90/80	90/75	90/70	90/65
	14CT-85	85	85/80	85/75	85/70	85/65
	14CT-80	80	80/75	80/70	80/65
	14CT-75	75	75/70	75/65
	14CT-70	70	70/65
	14CT-65	65
18XLCT	18CT-135	135	135/130	135/120	135/115	135/110	135/105	135/100
	18CT-130	130	130/120	130/115	130/110	130/105	130/100	130/95
	18CT-120	120	120/115	120/110	120/105	120/100	120/95	120/90
	18CT-115	115	115/110	115/105	115/100	115/95	115/90	115/85
	18CT-110	110	110/105	110/100	110/95	110/90	110/85	110/80
	18CT-105	105	105/100	105/95	105/90	105/85	105/80	105/75
	18CT-100	100	100/95	100/90	100/85	100/80	100/75
	18CT-95	95	95/90	95/85	95/80	95/75
	18CT-90	90	90/85	90/80	90/75
	18CT-85	85	85/80	85/75
	18CT-80	80	80/75
	18CT-75	75
30XLCT	30CT-155	155	155/145	155/130	155/120	155/115	155/110	155/105
	30CT-145	145	145/130	145/120	145/115	145/110	145/105	145/100
	30CT-130	130	130/120	130/115	130/110	130/105	130/100	130/95
	30CT-120	120	120/115	120/110	120/105	120/100	120/95	120/90
	30CT-115	115	115/110	115/105	115/100	115/95	115/90	115/85
	30CT-110	110	110/105	110/100	110/95	110/90	110/85	110/80
	30CT-105	105	105/100	105/95	105/90	105/85	105/80
	30CT-100	100	100/95	100/90	100/85	100/80
	30CT-95	95	95/90	95/85	95/80
	30CT-90	90	90/85	90/80
	30CT-85	85	85/80
	30CT-80	80
